چشم دزدگیر پارادوکس Paradox 476

سنسور دزدگیر پارادوکس مدل +Paradox 476

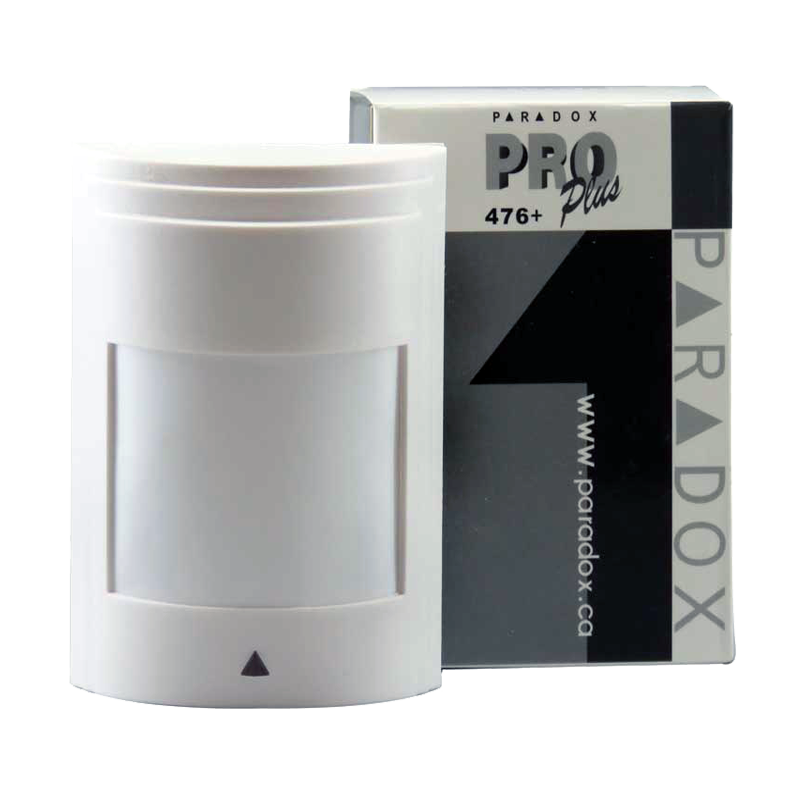

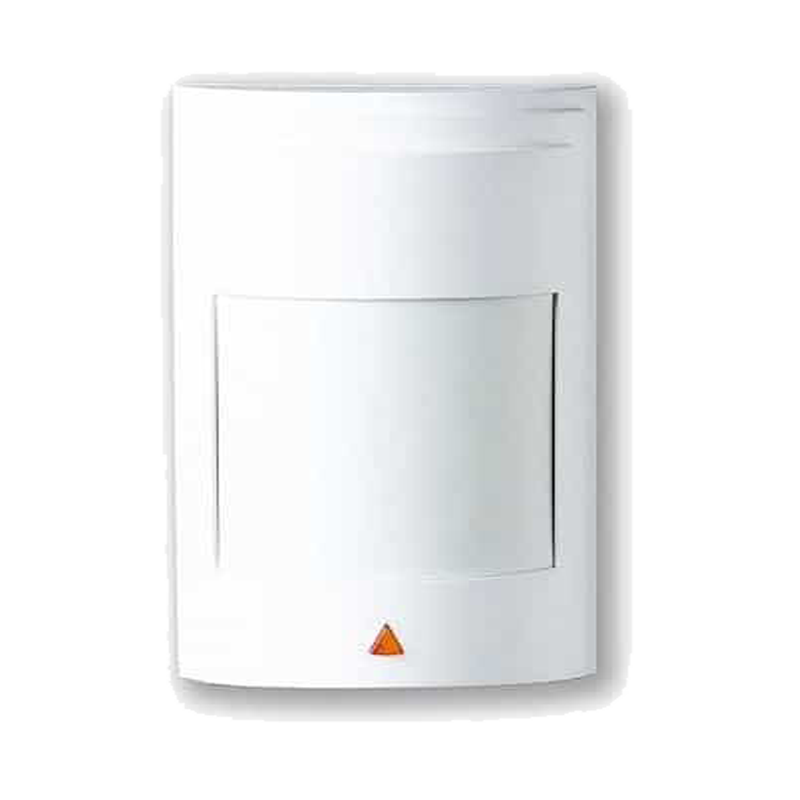

چشمی پارادوکس Paradox 476 با لنز آنالوگ محصول شرکت کانادایی پارادوکس می باشد. شرکت paradox سالهاست که در زمینه سیستم های حفاظتی اعلام سرقت فعال و با قدرت می باشد و یکی ازبرندهای مطرح در این زمینه می باشد. یکی از محصولات خوش قیمت محصولات این شرکت چشمی ۴۷۶ می باشد. این چشمی مناسب برای منازل دارای حیوانات خانگی نمی باشد.

تشخیص دهنده حرکت در محوطه ای که دزدگیر در آن نصب است چشمی می باشد. چشمی با نام های سنسور ، دتکتور و آشکار ساز نیز معروف می باشد. چشمی ها با توجه به کارایی های مختلفشان برای دو فضای داخلی و خارجی ، و در دو حالت باسیم و بی سیم طراحی شده اند. لازم به ذکر است که چشمی ها در طبقه بندی های مختلفی قرار می گیرند؛

از جمله : چشمی های پیرامونی که یک فضا مانند اتاق، سالن و .. را پوشش می دهند ، چشمی های پرده ای که قابل نصب کنار پنجره و درب می باشند ، چشمی های خطی که همانند یک نرده عمل می کنند و بر روی دیوار نصب می شوند و آن دیوار را پوشش می دهند.

ساختمان چشمی ها:

ساختمان چشمی ها دارای قسمت های مختلفی به شرح زیر است:

حسگر مادون قرمز: (PIR)

از آنجا که بدن موجودات زنده به دلیل وجود حرارت از خود اشعه مادون قرمز پخش می کند ، از این خاصیت برای تشخیص حرکت در این حسگرها استفاده شده است. حسگر مادون قرمز یک قطعه سه پایه است که از دو تکه ماده کریستالی تشکیل شده است. به طوری که در اثر برخورد اشعه مادون قرمز ، روی آن یک شارژ سطحی ایجاد می شود و هرگونه تغییرات در مقدار اشعه تأیید شده بر روی این ماده به تغییر شارژ الکتریکی آن می انجامد و سیگنالی تولید می گردد. هنگام عبور یک فرد از مقابل چشمی اشعه مادون قرمز بر روی حسگر مادون قرمز می تابد و باعث ایجاد سیگنال می شود.

لنز:

قسمت جلوی قابل چشمی پنجره ای به شکل یک عدسی محدب در هم شکسته تعبیه شده است. وظیفه این پنجره تمرکز اشعه مادون قرمز روی حسگر مادون قرمز است. چشمی ها با توجه به محل مورد استفاده دارای یکی از چهار نوع لنز زیرند . بطوری که هر کدام از نظر زاویه و برد الگوی دید یا همان منطقه تحت پوشش متفاوتی دارند.

– استاندارد: که برای مصارف عمومی استفاده می شود.

– پرده ای : که برای اتاق ها استفاده می شود.

– دوربرد که در سالن ها و کریدورهای طولانی مورد استفاده قرار می گیرد.

– تشخیص حیوانات خانگی از انسان، در خانه هایی که حیوانات خانگی ممکن است در مواقع فعال بودن سیستم اعلام سرقت رفت و آمد کنند.

ارتفاع نصب حسگرها برای لنزهای مختلف نیز متفاوت است و مقدار آن را می توان از راهنمای مربوطه به دست آورد.

برد الکترونیکی : (P.C.B)

حسگر PIR و مدار تقویت سیگنال روی یک برد الکترونیکی قرار دارد که داخل قابل چشمی نصب می شود.

قسمت های مختلف برد :

لامپ نشانگر (LED) :

هنگام حرکت موجود زنده از جلوی حسگر و تحریک چشمی ، این لامپ روشن می شود. هنگام تست عملکرد چشمی با قدم زدن جلوی چشمی در صورت روشن شدن آن می توان از صحت عملکرد آن مطمئن شد. بعد از انجام تست اولیه می توان با در آوردن جامپر این لامپ روی برد الکترونیکی آن را غیرفعال و خاموش کرد.

جامپر تنظیم تعداد پالس :

برای کم کردن امکان ایجاد آلارم ، اشتباهی که ممکن است به دلیل تغییر دمای ناگهانی یا اثرات ناشی از امواج رادیویی یا مغناطیسی محیط اتفاق بیفتد ، سیستم امکان شمارش پالس را روی این حسگرها قرار داده اند تا حسگر تنها پس از دریافت تعداد پالس مشخص شده ، ایجاد آلارم نماید. در مدل های مختلف ، تغییر پالس ، به روش های متفاوتی انجام می شود. با مراجعه به برگه راهنمای چشمی می توان روش تنظیم تعداد پالس آن را به دست آورد.

نشانگر تنظیم منطقه دید چشمی :

داخل چشمی ، روی قاب آن نشانگری وجود دارد با اعدادی در مقابلش که روی برد الکترونیکی حک شده است. با حرکت دادن برد و تنظیم نشانگر روی اعداد مختلف و تنظیم ارتفاع نصب چشمی می توان محوطه تحت پوشش حسگر را تغییر داد. اطلاعات مربوط به این قسمت را می توان از برگه راهنمای چشمی استخراج کرد.

شستی تمپر :

(TAMPER) هنگام بستن قابل چشمی ، یک شستی باز مینیاتوری که روی برد وصل می باشد تحت فشار قرار می گیرد و بسته می شود. اگر فردی اقدام به به باز کردن قاب کند ، این شستی باز می شود و دستگاه مرکزی اعلام خطر می کند. به این شستی مینیاتوری شستی تمپر گفته می شود.

رله :

این رله هنگام تحریک چشمی عمل می کند. معمولاً از کنتاکت بسته آن استفاده می شود. این کنتاکت در حالت عادی بسته است و در صورت تحریک چشمی به صورت باز در می آید. یادآوری می شود که در بعضی از چشمی ها با در آوردن جامپر مربوط روی برد می توان این کنتاکت را به صورت باز در حالت عادی درآورد و جهت اتصال در سیستم دوربین مداربسته از آن استفاده کرد تا در صورت تحریک چشمی دوربین ها با بسته شدن این کنتاکت فرمان بگیرند و ضبط فیلم را از محل آغاز کنند.

ترمینال های اتصال :

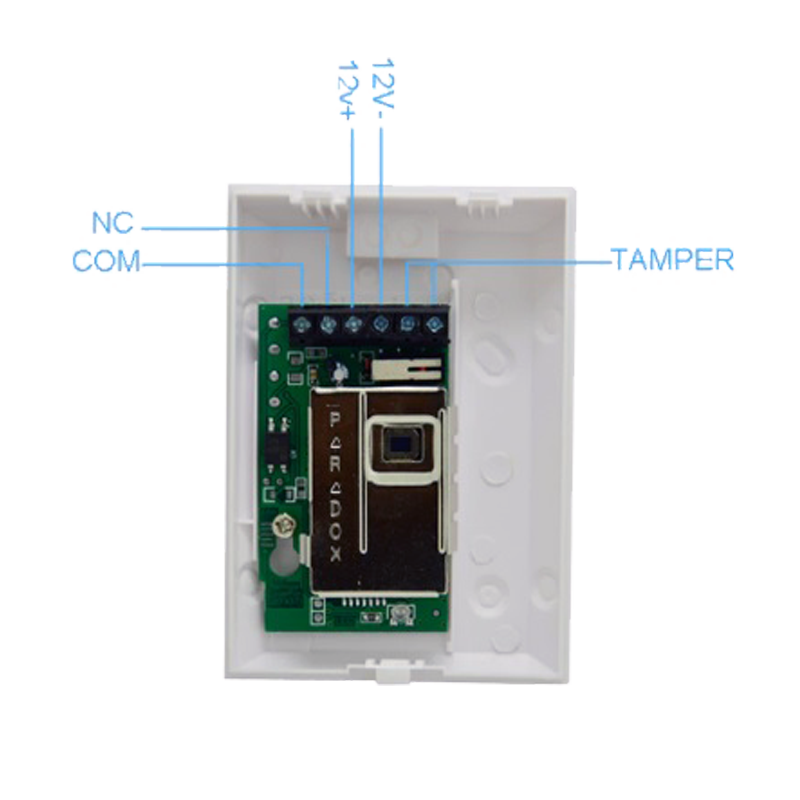

چشمی ها معمولاً در روی برد الکترونیکی خود شش عدد ترمینال برای اتصال سیم ها دارند. دو عدد از این ترمینال ها برای اتصال منبع تغذیه که معمولاً ۹-۱۲ ولت دی سی است ، مورد استفاده قرار می گیرد. این ترمینال ها با علامت (+ و -) یا (Vin,GND) مشخص می شوند. یک جفت ترمینال نیز در دو سر کنتاکت بسته رله روی برد قرار دارند که معمولاً با عبارت ALARM یا RELAY مشخص می شوند. از دو ترمینال دیگر برای شستی تمپر استفاده می شود.

آشکار ساز حرکتی : MOTION DETECTOR

در سیستم های اعلام سرقت از آشکارسازهای حرکتی برای تشخیص حرکت در یک منطقه مشخص استفاده می گردد. به این آشکارسازها اصطلاحاً چشمی گفته می شود.

چشمی حرکتی ۴۷۶ دزدگیر پارادوکس دارای میدان دید ۱۱*۱۱ متر و همچنین زاویه دید ۱۱۰ درجه می باشد. همچنین چشمی ۴۷۶ دارای رله جامد می باشد.  لازم به ذکر است که چشم ۴۷۶ قابلیت این را دارد که با امواج EMI و RFI تداخل پیدا نکند.

امواج EMI چیست ؟

امواج EMI که مخفف Electromagnetic Interference می باشد تداخل الکترومغناطیسی نامیده می شود. این تداخل پدیده ای بسیار زیان بار است که باعث می شوند سیگنال تحت تأثیر امواج الکترومغناطیسی قرار بگیرند و کیفیت آن کاهش پیدا کنند.

تا به حال برایتان پیش آمده است که وقتی گوشی همراه شما نزدیک اسپیکر کامپیوتر قرار داشته باشد صداهایی از اسپیکر به گوشتان برسد. به خصوص تایمی که گوشی شما مشغول دریافت سیگنال باشند یعنی زمانی که کسی به تلفن شما زنگ یا اپیامک دهد.

در مورد وسایل بی سیم خانه از جمله تلفن های بی سیم ، دزدگیر منزل بی سیم و …. شما هم ممکن است این اتفاق رخ دهد. تداخل امواج الکترومغناطیسی در اثر روشن شدن موتورهای بزرگی مثل موتور کولر ممکن است رخ دهد و اثر آن روی تلویزیون و رادیو مشهود است.
